El Sensor de Capnografía EtCO₂ Sidestream es una solución avanzada para la monitorización respiratoria precisa, rápida y confiable en cualquier entorno clínico. Diseñado con tecnología NDIR de doble longitud de onda y un sistema de muestreo de bajo caudal, garantiza mediciones estables incluso en pacientes no intubados.

Su diseño compacto y sistema “Plug and Play” permite una integración inmediata con monitores y desfibriladores sin necesidad de calibración, reduciendo tiempos de instalación. Gracias a su construcción duradera y bajo consumo energético, ofrece un alto rendimiento en hospitales, emergencias, transporte médico y clínicas.

Con capacidad para medir CO₂ exhalado, CO₂ inspirado y frecuencia respiratoria, asegura una monitorización efectiva y segura en áreas críticas, siguiendo estándares internacionales de precisión.

Especificaciones Técnicas

Transductor

• Tipo: Sensor Sidestream CO₂
• Tecnología: NDIR de un solo haz, doble longitud de onda
• Tasa de muestreo: 50 mL/min ± 10 mL/min
• Sin partes móviles

Tiempo de Inicialización

• Capnograma visible: < 4 s
• Especificación completa: < 2 min

Rango de Medición

• CO₂: 0–114 mmHg | 0–15% | 0–15,2 kPa

Resolución

• 0,1 mmHg (0–59 mmHg)
• 0,25 mmHg (60–114 mmHg)

Precisión

• 0–40 mmHg: ± 2 mmHg
• 41–76 mmHg: ± 5% de la lectura
• 77–114 mmHg: ± 8% de la lectura
• Frecuencia respiratoria >80 BPM: ±12% de la lectura

Estabilidad

• Deriva < 1 mmHg en 4 h
• Mantiene especificación hasta 120 h

Parámetros Respiratorios

• Frecuencia de muestreo: 100 Hz
• Rango de frecuencia respiratoria: 2–150 rpm
• Precisión: ±1 respiración

Compensación y Agentes

• Compensación automática para bromuro de halón: 400–800 mmHg
• Selección compatible con agentes anestésicos:
  • O₂, N₂O, He, mezcla geoNT corpSa

Requerimientos Eléctricos

• Alimentación: 5.0 VDC ± 5%
• Consumo: < 1,2 W (normal) | < 2,0 W (arranque)

Interfaz y Datos

• RS232 bidireccional, 19200 baudios, N-8-1
• Datos entregados:
  • CO₂ (mmHg, kPa, %)
  • ETCO₂
  • CO₂ inspirado
  • Frecuencia respiratoria

Diseño y Seguridad

• Protección IPX4 (cabezal sensor) resistente a salpicaduras
• Compatible con pacientes adultos y pediátricos

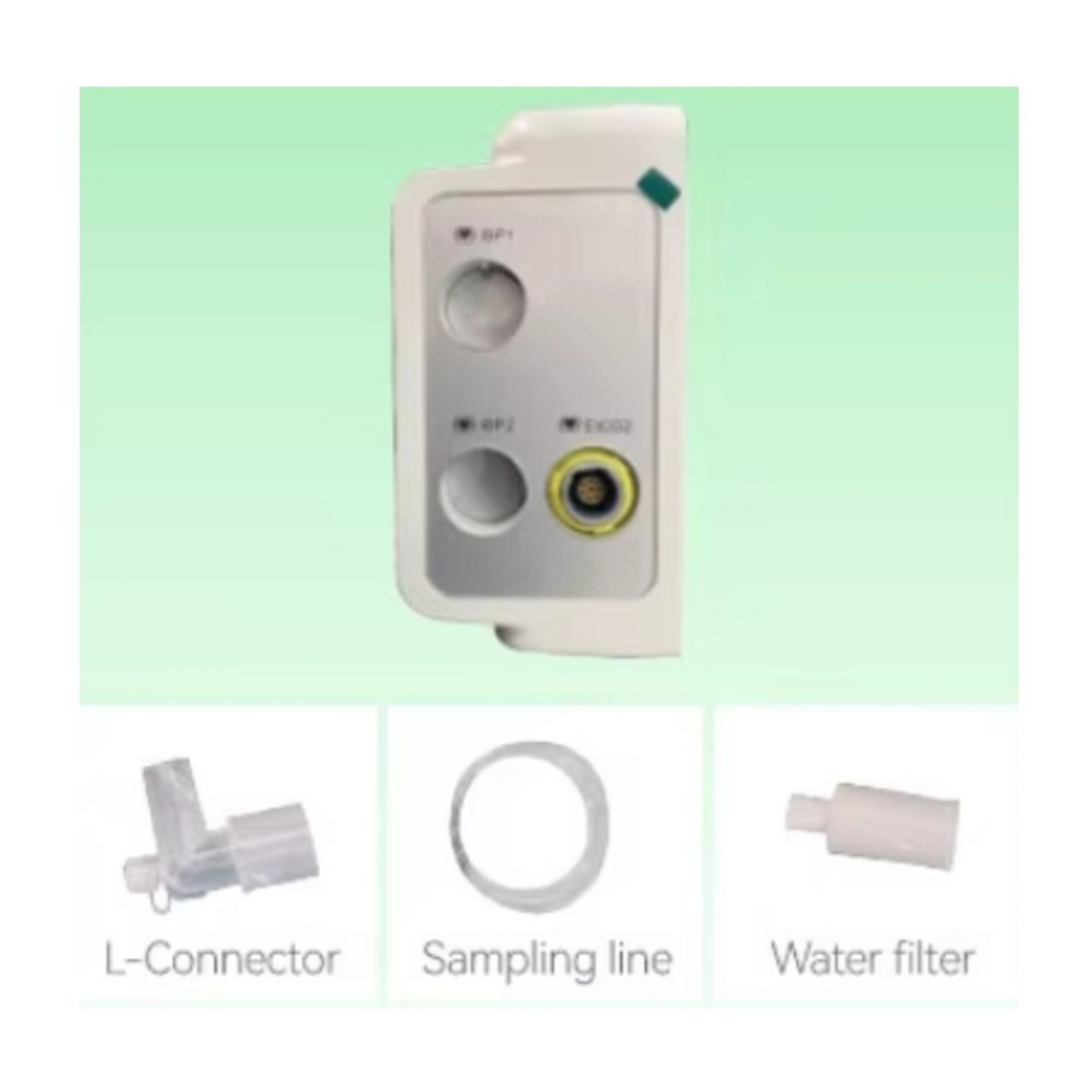

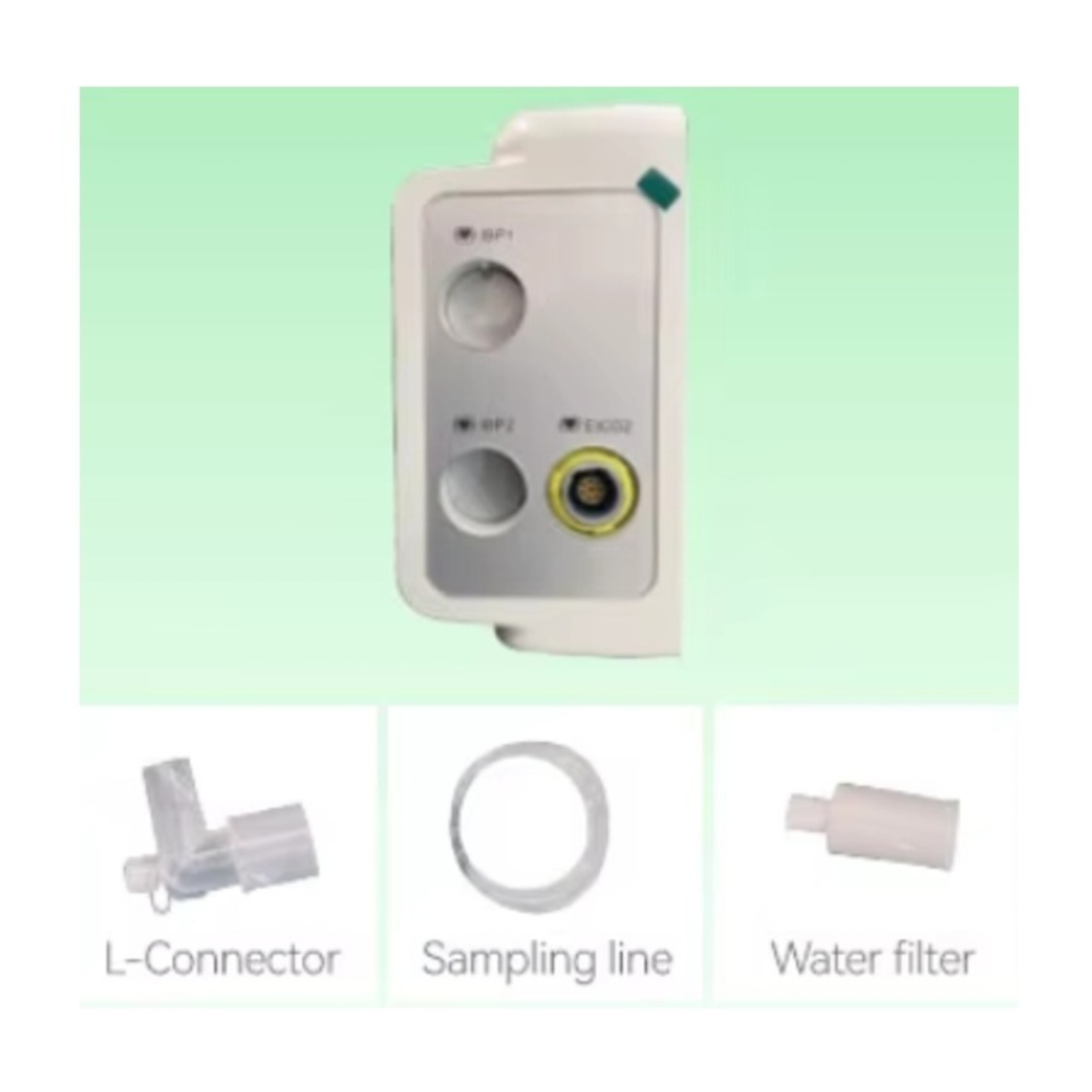

Incluye

• Unidad principal reutilizable
• Línea nasal desechable adulto
• Línea de muestreo desechable
• Conector tipo L desechable
